基础的门电路
2023-08-11, by alamide
计算机组成原理,基础的门电路的逻辑及实现。
在开始之前,首先要简单介绍一下继电器,以下解释来自维基百科。
继电器(Relay),也称电驿,是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
初中物理学过,通电螺线管可以产生磁场,而磁对铁有吸引力,所以使用这一原理可以实现继电器。

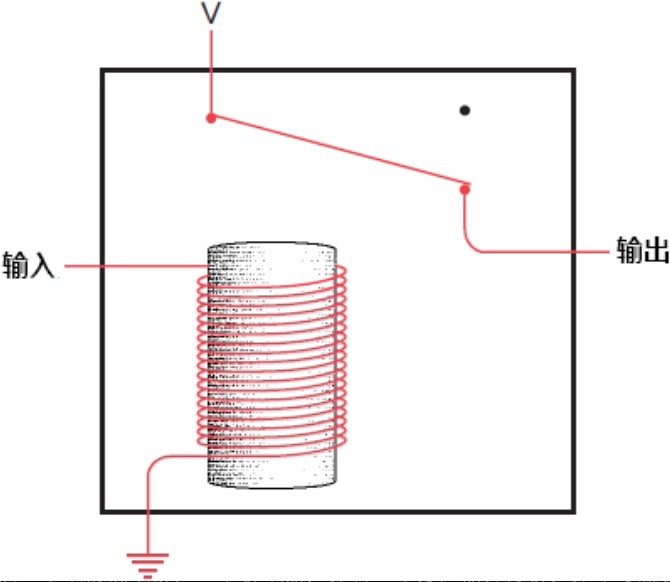

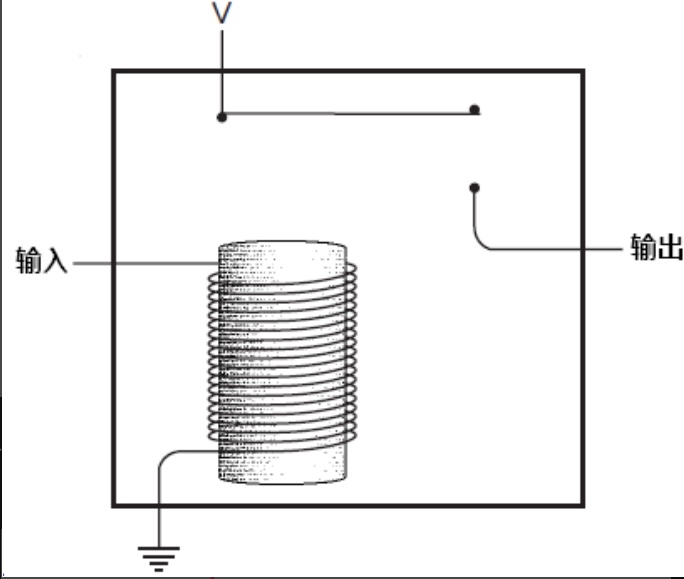

其实现原理,如下图,一般来说,开关会用弹性金属或弹簧来提供牵引力,在未通电时,由于弹性牵引力,开关保持原始状态,即水平,电路断开。
通电后,螺线管产生磁场,吸引金属片,电路导通。
这就是继电器的工作原理,很简单。有了继电器,就可以做一些有趣的事情了。
1.与门(AND)
计算机的事件中只有 0 和 1,1 表示高电平,0 表示低电平。我们这里可以简单理解为开关的闭合与断开,1 表示开关闭合,0 表示开关断开。

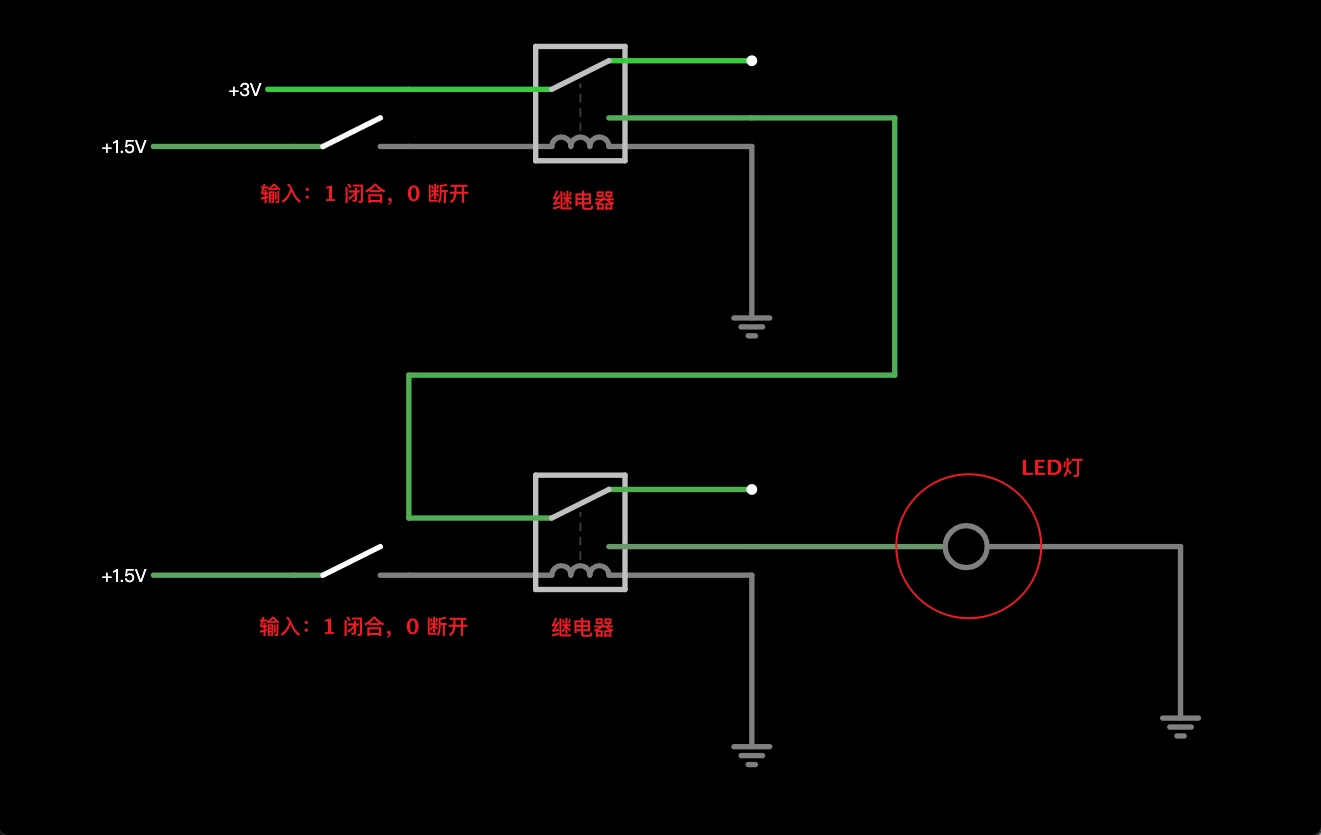

来看下面的逻辑电路,其中方形元器件表示继电器,可以对照上面的图联想一下。两个开关表示输入端。
只有当两个开关都闭合时,LED 灯才会被点亮。之前说过,用 1 表示开关闭合,0 表示断开。输出用 LED 的状态来表示,亮为 1,熄灭为 0。所以可以得到如下公式:
上/下 | 0 | 1 |
---|---|---|
0 | 0 | 0 |
1 | 0 | 1 |

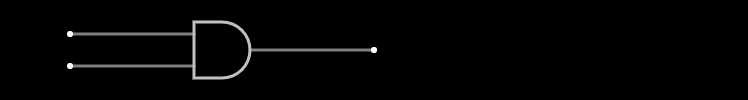

上面实现的就是与门,为了简化表示,可以直接用专门的符号表示与门。
2.或门(OR)
或门的逻辑表达式如下。
上/下 | 0 | 1 |
---|---|---|
0 | 0 | 1 |
1 | 1 | 1 |

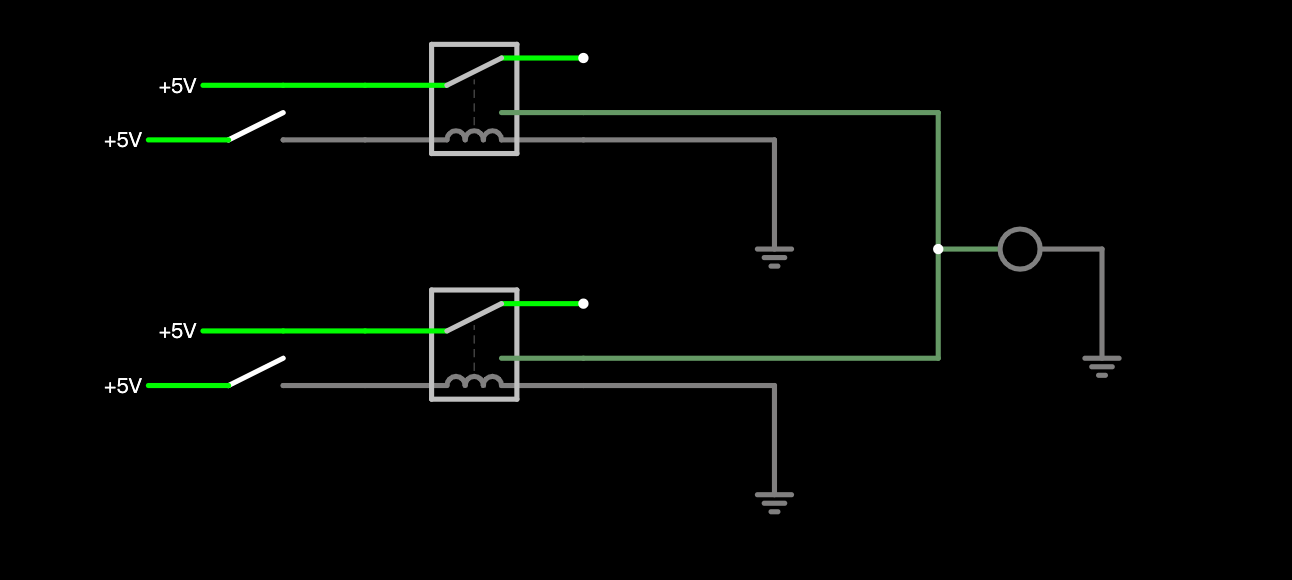

其实现原理图如下
任意一个开关闭合时,灯泡点亮。
上面实现的就是或门,为了简化表示,可以直接用专门的符号表示或门。
3.非门(NOT)
非门的逻辑是,将输出取反,0 变为 1,1 变为 0。

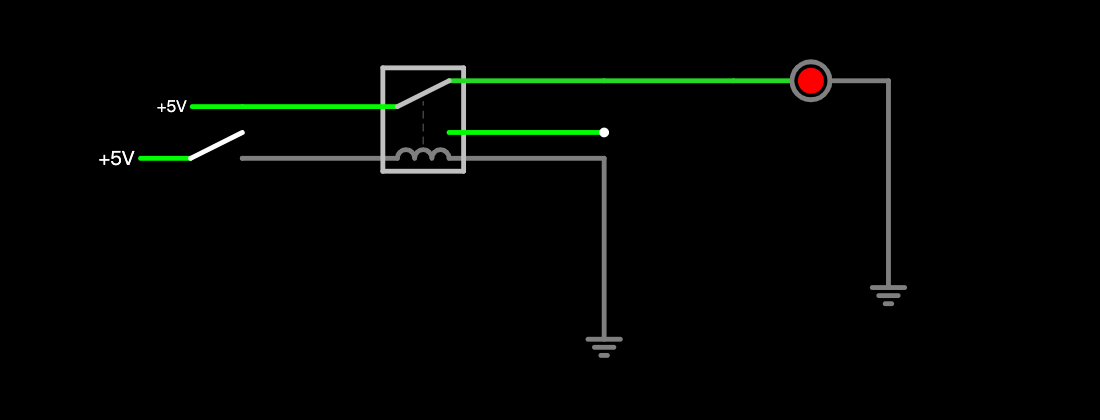

其实现原理如下。
开关闭合时,LED 熄灭,打开时 LED 点亮。

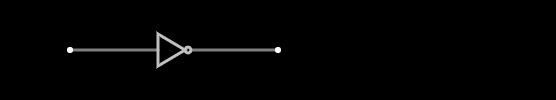

简化符号如下。
4.与非门(NADN)
与非门的本质是对与门的输出取反,其逻辑表达式如下,可以对照与门的逻辑表对比一下,只是对输出取反。
上/下 | 0 | 1 |
---|---|---|
0 | 1 | 1 |
1 | 1 | 0 |

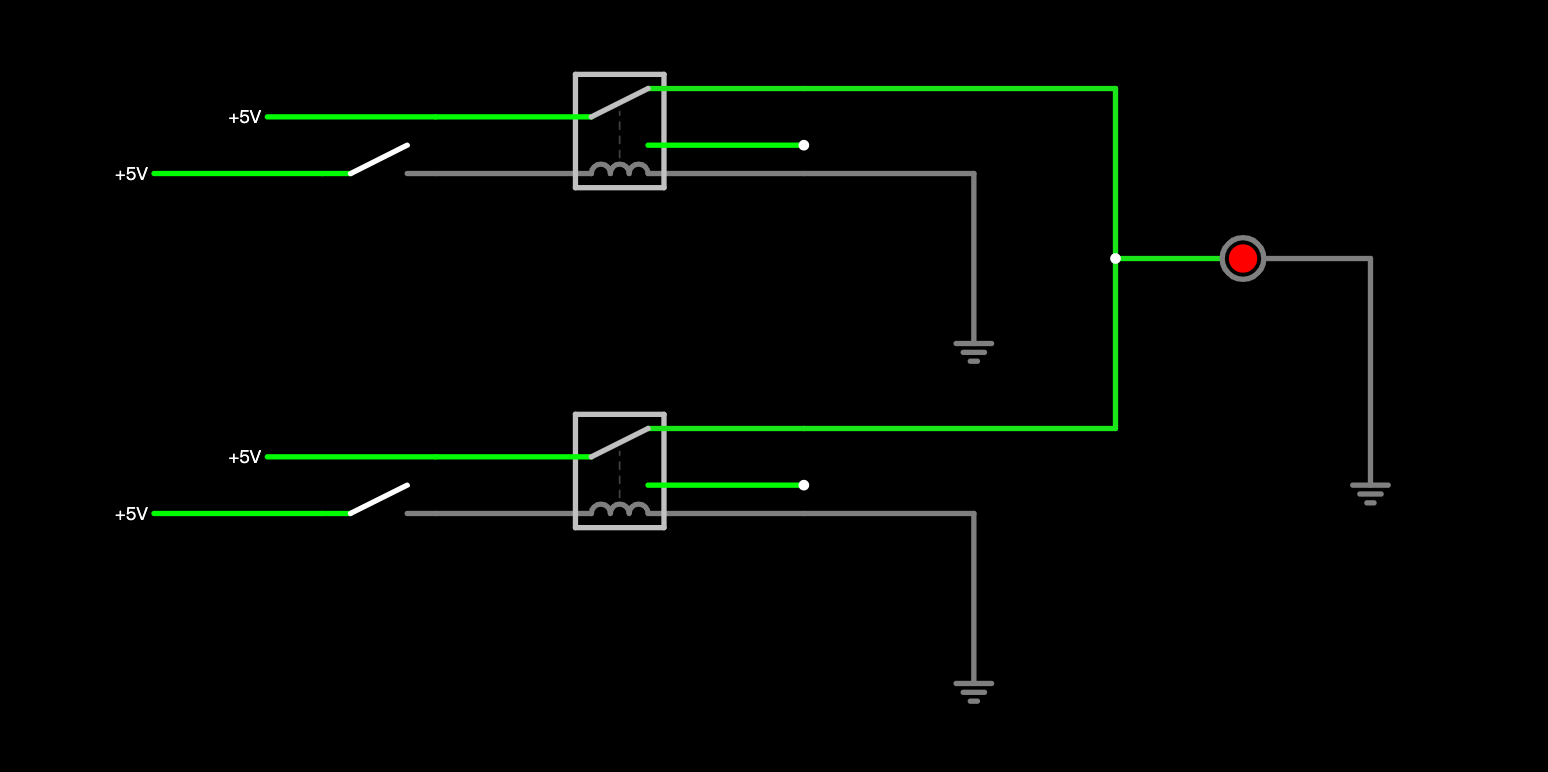

其原理图如下。
只有当两个开关都闭合时,LED 灯才会熄灭。

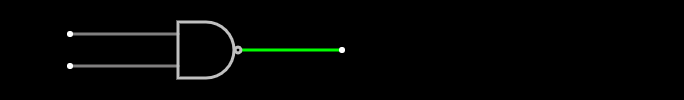

其简化表示的符号如下,在与门前端加上一个 ⭕️
5.或非门(NOR)
或非门的本质是对或门的输出取反,其逻辑表达式如下,可以对照或门的逻辑表对比一下,只是对输出取反。
上/下 | 0 | 1 |
---|---|---|
0 | 1 | 0 |
1 | 0 | 0 |

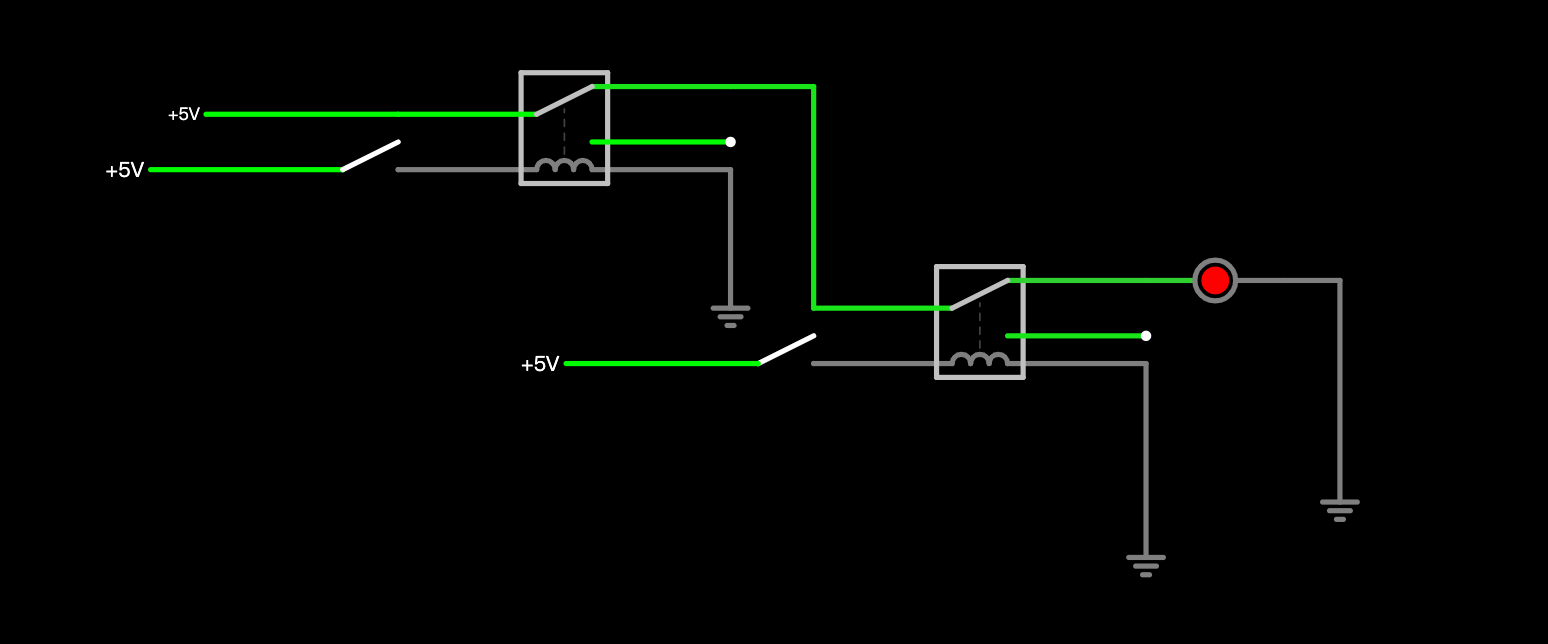

其实现原理图如下。
只有当两个开关都断开时,LED 点亮,否则熄灭。

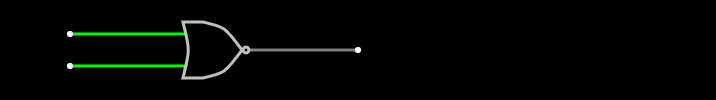

其简化表示的符号为如下,在或门输出端加上一个 ⭕️
5.异或门(XOR)
输入不一致时,输出为 1;输入一致时,输出为 0。
上/下 | 0 | 1 |
---|---|---|
0 | 0 | 1 |
1 | 1 | 0 |

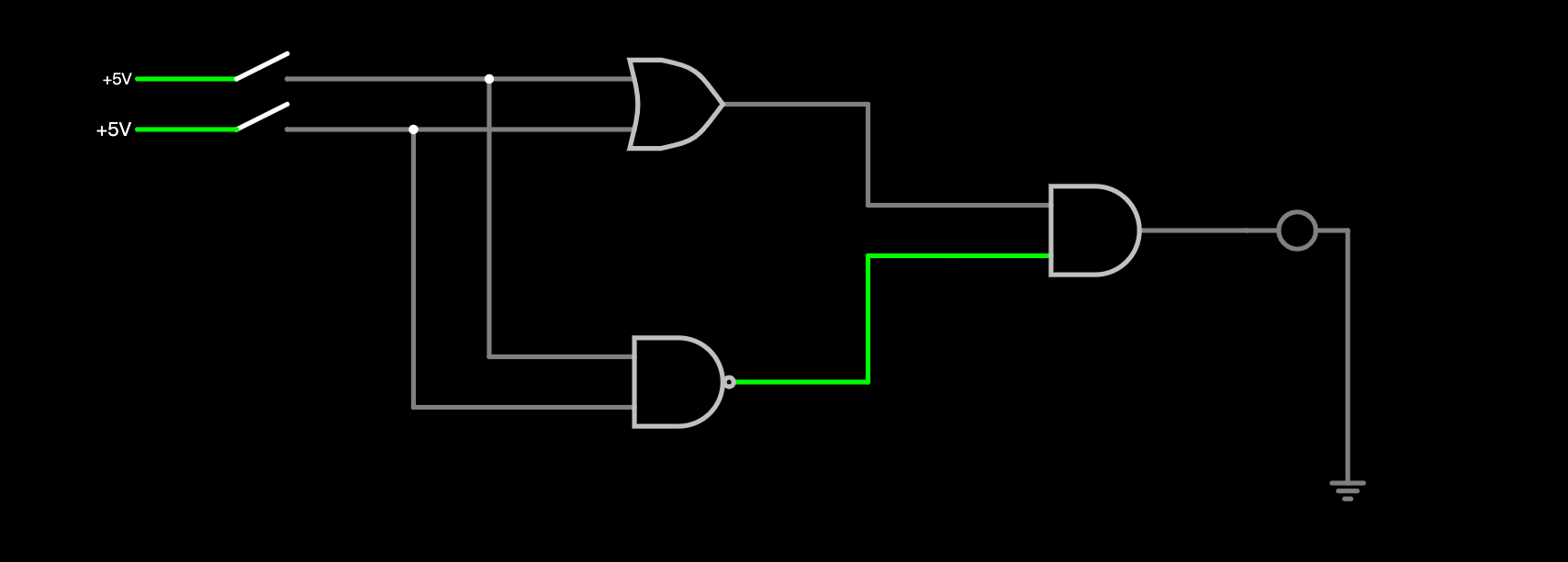

对照其逻辑表,可以设计其原理图。利用我们已有的或门、与门、与非门可以实现。
当任意一个开关闭合时,LED 点亮。都闭合或都打开,LED 熄灭。

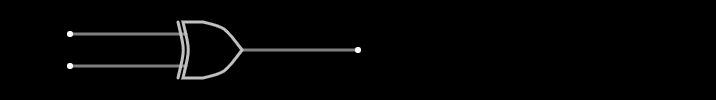

其简化表示的符号为如下。
有了这些基础的门电路,我们就可以做更多,更好玩的事情啦,如实现加法器。CPU 就是靠这些简单的门电路来实现,不可思议吧!
